Монтаж заземления КЗМ-5 по типу Гальмар, инструкция

1. Подготовка места монтажа заземляющего электрода

- перед началом монтажа первого электрода необходимо снять наружное земляное покрытие и выкопать в месте монтажа КЗЦ-5  приямок глубиной 0,5 м. размером 0,4х0,4 м.

2. Подготовка инструмента для монтажа заземления КЗЦ-5:

- подготовить к работе перфоратор SDS-max с силой удара не менее 21 Дж, вставить насадку SDS-max в патрон.

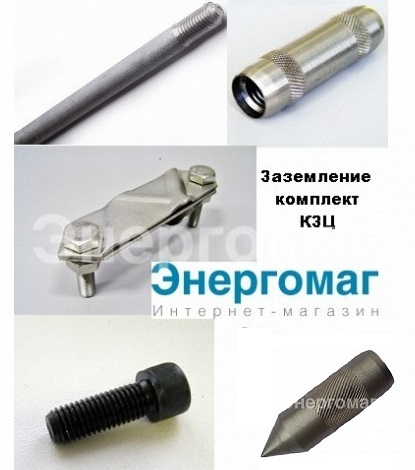

3. Подготовка элементов заземления КЗЦ-5 :

- привинтить наконечник к стержню до упора;

- на противоположный конец стержня навинтить соединительную муфту до упора;

- ввинтить направляющую головку до упора.

4. Заглубление стержня в грунт при помощи вибромолота и насадки на вибромолот (не входит в данный комплект)

- забить вертикально первый стержень заземления.

5. Вывернуть направляющую головку из соединительной муфты

6. Подготовка второго стержня к монтажу

- закрутить второй стержень в муфту;

- навернуть следующую муфту на противоположный конец стержня;

- ввинтить направляющую головку в соединительную муфту.

7. Повторить операции п.4, п.5, п.6 для заглубления последующих стержней

8. Измерение сопротивления заземления:

- после окончания монтажа заземляющего электрода рекомендуется измерить сопротивление растеканию тока заземления;

- по достижении необходимого сопротивления заземления забивание стержней можно прекратить.

9. Подключение электрода к заземляющему проводнику

- подключение выполняется универсальным зажимом, который изолируется при помощи герметизирующей ленты.

- изолировать зажим герметизирующей лентой (не входит в данный комплект КЗЦ-5 ).

10. Закопать приямок и восстановить наружное земляное покрытие

11. Установить смотровое устройство заземления (не входит в данный комплект заземления).
